不干胶标签各种粘性测试标准与原理条件解读

　　提起不干胶标签的使用，相信无论是行业中人事，还是非行业人士，再熟悉不过。它也叫即时贴，以粘贴方便，省时省力，标志醒目等特点，被广泛应用到生活的方方面面，比如我们的家用电器防伪码、3C标志、食品包装袋贴标等等。通常它是以薄膜、纸张或铝箔为面材，以涂硅纸为底纸，涂覆水胶、热熔胶等胶水而形成的一种三明治结构的复合材料。其基本的特性就是粘性能较好、粘贴方便。
　　 依据不干胶标签的应用及相关标准，其基本物理性能涉及初粘性、持粘性、剥离强度、印刷墨层耐磨性与结合牢度等五种测试，不干胶标签其中三种粘性指标（初粘力、粘性保持力、剥离力）的力值范围，须符合行业相应的标准，目前在国标中，普遍采用GB/T 4852-2002《压敏胶粘带初粘性试验方法 (滚球法)》、GB/T 4851-2014《胶粘带持粘性及试验方法》、GB/T 2792-2014《胶粘带剥离强度及试验方法》。

一、初粘性测试标准与原理方法
　　GB/T 4852-2002《压敏胶粘带初粘性试验方法 (滚球法)》规定了不干胶等压敏胶粘带等制品的初粘性及其测试原理与标准实验条件，即通过标准钢球滚过斜面上的胶粘带式样粘性面，测定钢球被粘性面粘住的最大钢球尺寸，通过计算评定不干胶标签初粘性大下。
　　初粘性试验对实验室环境要求为：室温23±2℃，相对湿度50%±10%，初粘测试仪试验板倾斜角为30°，其中助滚段为100mm,采用符合GB/T308的标准钢球,采用A法测量时，式样截取尺寸为款10-80mm,长250mm,所用即时贴应除去包装材料....

二、不干胶标签持粘性测试标准与原理方法

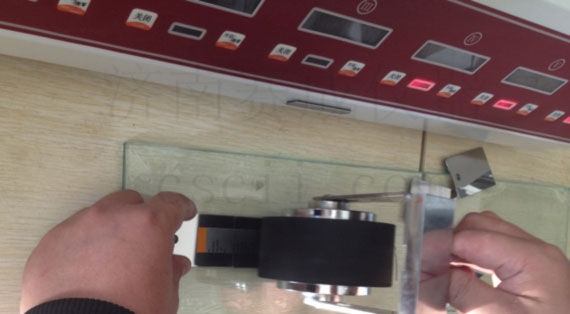

　　 GB/T 4851-2014《胶粘带持粘性及试验方法》等效压敏胶国际标准JIS Z0237--1991第十一部分：持粘性试验方法，不同在与GB/T4851将试验板增加为0Cr18Nig,为确保测试的真实性，GB/T4851对加在版压辊的滚压次数要求至少3次；粘贴式样试验时测试温度为23±2℃，湿度为65±5%，每组试样设置不少于3个（济南赛成科技研发的CZY-6S持粘测试仪采用六工位测试设计）。

　　持粘测试仪测试不干胶粘性的标准方法为：准备好即时贴式样，在上述标准试验条件中放置30分钟；将式样悬挂在试验架上，沿粘贴在被粘物上的压敏胶粘带长度方向垂直悬挂一规定重量的砝码，测试试片移动一定距离的时间是否符合不干胶应用要求。

三、不干胶标签剥离强度即剥离力测试标准
　　不干胶标签的剥离强度测试分为几种剥离测试，第一种为标签纸与不锈钢板180°剥离试验方法，第二种为标签纸与自身的背膜180°剥离的测试方法。《GB2792压敏胶粘带剥离强度试验方法》规定了第一种即与不锈钢板180°剥离试验标准与方法，即在规定的试验条件下，测定胶接试样分离时单位宽度所能承受的载荷，测试单位为kN/m，试验环境温度为23±2℃，相对湿度为65±5%。剥离试验时，每隔 20mm 读一个数，共读 4 个数，求其平均值。

　　了解不干胶标签的粘性测试方法以及需要的检测仪器等，欢迎致电济南赛成科技。
